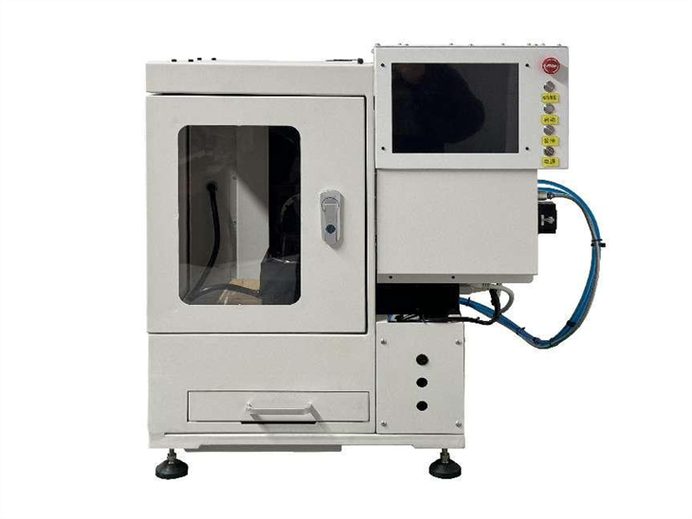

Mini Cnc 5-akselinen jyrsinkone
sängyn mitat: φ100mm
Työpöydän maksimi hyötykuorma: 5 kg
nopeus 0-24000rpm
Windows-järjestelmän hallinta
Tukee G-koodin ohjausta
CAD- tai CAM-jyrsintä
Kuvaus
Tekniset parametrit
Mini-CNC 5-akselinen jyrsinkone on kompakti, erittäin-tarkkuustyöstöratkaisu, joka on suunniteltu monimutkaiseen moni-pinta- ja vapaan-muotoisten osien valmistukseen. Integroimalla samanaikaisen 5-akselin ohjauksen tilaa säästäväksi rakenteeksi kone mahdollistaa edistykselliset työstöominaisuudet, joita perinteisesti esiintyy suurissa teollisuusjärjestelmissä. Kone on rakennettu jäykällä mekaanisella rungolla ja tarkoilla liikekomponenteilla, ja se varmistaa vakaan leikkaustehon ja korkean paikannustarkkuuden. 5-akselinen konfiguraatio mahdollistaa työkappaleen työstämisen useista kulmista yhdellä asennuksella, mikä vähentää merkittävästi uudelleenasemointivirheitä ja parantaa pinnan laatua. 5-akselinen mini-CNC-jyrsinkone on ihanteellinen prototyyppien valmistukseen, pienten erien tuotantoon, T&K-sovelluksiin ja koulutusympäristöihin, joissa tarkkuus, joustavuus ja tilan tehokkuus ovat kriittisiä.
●Todellinen samanaikainen 5-akselinen koneistus
Tukee jatkuvaa moni{0}}akselin interpolointia monimutkaisille geometrioille ja alileikkauksille.
● Kompakti ja jäykkä rakenne
Optimoitu mekaaninen suunnittelu tarjoaa teollisuus{0}}vakauden pienellä jalanjäljellä.
●Suuri tarkkuus ja toistettavuus
Tarkat ohjaimet, kuularuuvit ja edistynyt ohjaus takaavat tasaisen koneistustarkkuuden.
●Monipuolinen materiaalikapasiteetti
Pystyy työstämään alumiinia, terästä, messinkiä, muovia ja komposiittimateriaaleja.
Toimintaperiaatteet
Multi-Axis CNC Program Control
Koneistustoimintoja ohjaavat CAD/CAM-ohjelmistosta luodut CNC-ohjelmat, jotka mahdollistavat koordinoidun liikkeen kaikilla viidellä akselilla.
Pyörivän akselin paikannus ja interpolointi
Kaksi pyörivää akselia mahdollistavat työkalun tai työkappaleen pyörimisen, mikä mahdollistaa moni{0}}kulmatyöstön ilman manuaalista uudelleenasemointia.
Nopea{0}}karan leikkaus
Tarkka kara käyttää leikkaustyökaluja materiaalin poistamiseksi tehokkaasti säilyttäen samalla pinnan laadun.
Precision Motion & Feedback Control
Lineaariset ja pyörivät akselit toimivat suljetun{0}}silmukan palautejärjestelmillä tarkkuuden ja tasaisen liikkeen varmistamiseksi.
Testivideo
Miksi valita Xinshanin työpöydän 5-akselinen CNC?
✅️Laaja kokemus CNC-koneiden suunnittelusta ja valmistuksesta takaa luotettavan suunnittelun laadun
✅️Avaruustehokas-5--akselinen arkkitehtuuri, joka on kehitetty ammattitason koneistustehtäviin
✅️Konfiguroitavat järjestelmävaihtoehdot mukautuvat erilaisiin koneistusvaatimuksiin
✅️Tukeva rakenne, joka on suunniteltu tasaisen tarkkuuden ja pitkän käyttöiän takaamiseksi
✅️Oma tekninen tuki ja luotettava myynnin jälkeinen{0}tuki
Tuotekehitys ja suunnittelun validointi
Tukee monimutkaisten prototyyppien tuotantoa ja toiminnallista testausta T&K-vaiheiden aikana.
Ilmailu ja korkean{0}}tarkkuuskomponentit
Pystyy työstämään moni-pintaosia tiukoilla toleransseilla ja monimutkaisilla geometrioilla.
Lääketieteen, hammaslääketieteen ja räätälöidyt osat
Soveltuu pienten, erittäin{0}}tarkkojen komponenttien valmistukseen, jotka vaativat hienoja yksityiskohtia ja toistettavuutta.
Koulutus ja edistynyt CNC-koulutus
Yliopistot ja tekniset laitokset ovat laajalti omaksuneet 5-akselisen koneistusopetuksen.
FAQ
Q1: Mitkä materiaalit sopivat koneistukseen tässä 5-akselisessa CNC-järjestelmässä?
Kone on suunniteltu alumiinin, teräksen, messingin, teknisten muovien ja komposiittimateriaalien käsittelyyn.
Q2: Tukeeko kone jatkuvaa 5-akselista koneistusta?
Kyllä. Se on varustettu todellisella samanaikaisella 5-akselisella ohjauksella monimutkaisia ja alleviivattuja ominaisuuksia varten.
Q3: Mitkä ovat asennusvaatimukset?
Kompakti rakenne mahdollistaa asennuksen rajallisiin tiloihin käyttämällä tavallisia sähköliitäntöjä.
Q4: Kuinka johdonmukaista on koneistustarkkuus ajan myötä?
Tarkat liikekomponentit ja takaisinkytkentäohjaus takaavat vakaan tarkkuuden ja toistettavat tulokset.
Q5: Onko mukautusvaihtoehtoja saatavilla?
Kyllä. Karan tekniset tiedot, ohjausjärjestelmät ja valinnaiset lisävarusteet voidaan räätälöidä sovellustarpeiden mukaan.
Q6: Mitä tukipalveluita tarjotaan oston jälkeen?
Kattava tuki sisältää teknisen koulutuksen, varaosien saatavuuden ja jatkuvan huoltoavun.
Suositut Tagit: mini cnc 5-akselinen jyrsinkone, Kiina, toimittajat, valmistajat, tehdas, räätälöity, tukkumyynti
Tekniset tiedot
| Pakkauskoko | L800xS600xK800mm | Pakkauksen paino | 100-120kg |
| Laitteen koko | L600xS400xK510mm | varusteiden paino | Nettopaino 45 kg, metallilevyn kanssa 75kg |
| Sängyn mitat | φ100mm | Suurin hyötykuorma työpöydästä |
5kg |
| XYZ tehokas matka | X160xY200xZ130mm | AC tehokas matka | A: -30-120 astetta, C 360 astetta |
| Kolmen akselin käsittelyalue | X160xY200xZ125mm | Viiden akselin prosessointialue | Sylinteri:φ 150 H105mm,φ 100 K120mm, kuutio L125D 125 K110mm |
| Kolmen-akselin käsittelytarkkuus | Lineaarisen akselin yhdensuuntaisuus & pystysuunnassa 0,03 mm, Matkasäde on 0,02 mm |
Viiden akselin käsittelytarkkuus | Lineaarisen akselin yhdensuuntaisuus & pystyaste 0,05 mm, Fve{0}}akselin spatiaalinen tarkkuus<0.05mm |
| XYZ pallovalssilanka | X&Z: 1204C7, Y: 1604 C7, ylöspäin asteittava C5 | AC-akseli |
1:80 20 Harmonisen vähennyksen paluu<1' |
| Lineaarinen XYZ-ohjainkisko | X&Z Hiwin MGN12 Y:Hiwin MGN15 | rungon runko | 6061T6 aviation alumiini + jännitetty komponenttien säätö 45 terästä |
| Käsittelyn nopeus | 4000mm/min vaihtelee materiaalin mukaan | ||
| pääakseli | φ65mm 800W Vesijäähdytteinen sähkö- kara nopeudella 24 000 r/min |
suojella | Uru on pölynkestävä-+öljytiiviste on vedenpitävä ja pölytiivis |
| Työkalun halkaisija ja pituus | ER11.0-8mm, pienempi tai yhtä suuri kuin 75mm | Osa kalusteet | Terästeline, jossa on varattu reikäasento Voidaan lisätä er50 pidike, 63,80 kortti |
| työmateriaalia | Metalli: alumiiniseos.kupariseos, kultaseos, hopeaseos.*teräs,*titaaniseos | Ei--metallista muovia, puuta, vahaa, jadea, lasia jne |
Toimituslista
| Tilausnumero | Tyyppi | Nimi | Selittää | Määrä |
| 7 | Laitteet | Päämoottori | Alaston kone ei sisällä peltiä |
1 |
| 2 | Materiaali kiinnikkeet | Tyyppi A: itse{0}}keskittynyt alustapihdit |
8-55 mm neliöping | 1 |
| 3 | Veitsen kiinnitys | ERlI puristussylinteri | ER11-4&ER11-6 | 1 |
| 4 | Leikkuri | Terävä veitsi, pystysuora jyrsin, kuulaveitsi |
0,2 mm terävä veitsi (veistämiseen)10 2,4,6 mm pystysuora jyrsin 2, R-palloveitsi 2 |
18 |
| 5 | Sähköinen | virtalaatikko | Moottorin ohjauksen taajuusmuuttaja | 1 |
| 6 | voimalinja | Laitteiden kokonaisvirtalähde | 1 | |
| 7 | USB-datajohto | Yhdistä tietokone isäntäkoneeseen | 1 | |
| 8 | Elektroninen käsipyörä | Käyttöakselin liike | 1 | |
| 9 | Työkalu | 1 sarja sisempää jakoavainta | 1,5-109 kpl | 1 |
| 10 | Sarja karaavainta | 14 & 17 mm avoin-jakoavain | 1 | |
| 1 | Materiaali | Sukupolven puuta 4 kpl | Harjoittele kanssa | 1 |
Vaihtoehdot ja päivitykset
| Tilausnumero | Tyyppi | Nimi | Selittää | Määrä |
| 1 | Tarttuminen | C5-silkkitangon kotimainen hionta | 1204 &1604 | 3 |
| 2 | Prindpal-akseli | 40 000 r pm | Myös teho 800W 65mm halkaisija | 1 |
| 3 | Veitsen kiinnitys | Kara ER11 clip patruuna | 2-8mm täysi sarja | 10 |
| 4 | Neliön muotoinen materiaalikiinnitys | Itse{0}}keskittyvä puristin käänteinen puristin | Kiinnitysalue 50-75 mm | 1 |
| 5 | B lisää itsekeskittyviä{0}}pihtejä | Kiinnitysalue 0-100 mm | 1 | |
| 6 | Tikkukiinnitys | Käden tiukka 80 puristin (neljä tassua) |
Työkorkeus 48 mm, mahtuu tangon materiaali & neliömäinen materiaali |
1 |
| 7 | Metallintyöstö 80 istukka (kolme kynsiä) |
Matkan korkeus 66 mm, keskipiste on parempi kuin neljä aamunkoittoa |
1 | |
| 8 | ER40 lasta | Korkea pitokeskeisyys, käytetty ER40:n kanssa | 1 | |
| (ER50, ER40 kaksi valinnaista) | Patruuna (puristin{0}}pidätys Φ 4–30 mm) | |||
| 9 | Yksi sarja ER40-klipsiä | 6.8.10.12.15.18.20.25.28.30 mm Puristussylinteri (vastaa samaa halkaisijaa) |
10 | |
| 10 | ER50 lasta | Käytä ER50-patruunan kanssa (kostea Φ 4-36mm) | 1 | |
| 11 | ER50 patruuna valinnainen malli | 4-36 mm valinnaisesta koosta, 70 yuania kukin | 1 |
