Mikä on 5- akselin CNC -kone? Koko opas

Nykyaikaisen koneistustekniikan dynaamisessa valtakunnassa 5- akselin CNC-kone on teknologinen Marvel . se edustaa tekniikan innovaatioiden epitomia, joka muuttaa perusteellisesti valmistusmaiseman . tämän perusteellisen oppaan tavoitteena perusteellisesti kysymykseen "Mikä on 5- akselin CNC?" ja syventä sen viiden akselin . monimutkaisuuteen ymmärtämään peruskäsitteitä laajojen etujen tutkimiseen, liity meille tällä matkalla paljastaaksesi 5- akselin CNC -koneistus ..







Mitkä ovat CNC -koneen 5 akselit?



A 5- -akselin CNC -kone on erittäin edistyksellinen valmistustyökalu, joka voi siirtää leikkaustyökalua tai työkappalaa viittä erillistä akselia pitkin . Toisin kuin perinteiset 3- akselikoneet, jotka rajoittuvat liikkeeseen x, y ja z -ohjeissa, ohjeet, ohjeet,5- akselin CNC -koneetSisällytä kaksi ylimääräistä kierto -akselia . Tämä ylimääräinen joustavuus mahdollistaa monimutkaisten koneistustoimintojen suorittamisen huomattavalla tarkkuudella ja tehokkuudella .



The specific rotational axis (A, B, or C) vary depending on the machine's design. For instance, a trunnion-style machine uses an A-axis and a C-axis, while a swivel-rotate-style machine operates with a B-axis and a C-axis. DATRON CNC machines, for example, utilize an A and C axis, with the C-axis Pyörittämällä z -akselin . ympärillä nämä akselit hallitsevat leikkaustyökalun tai työkappaleen liikettä ja kiertoa helpottaen monimutkaisten osien luomista . Tutkitaan kutakin akselia yksityiskohtaisemmin:




X-akseli

X-akseli hallitsee koneen leikkauspään tai karan vaakasuoraa liikettä työkappaleen pituutta pitkin . se mahdollistaa sivulta sivulle, joka on tyypillisesti koneen työtilan pisin ulottuvuus . Tällä akselilla on tärkeä rooli koneiden parlamentin. leveyden määrittämisessä.


Y-akseli

Kohtisuorassa x-akseliin nähden Y-akseli hallitsee leikkuupään pystysuuntaista liikettä työkappaleen leveyttä pitkin . se mahdollistaa edestä selkänojan liikkeen, työskentelemällä tandemissa X-akselin kanssa mahdollistaa kaksiulotteisen leikkauksen ja muotoilun materiaalin pituus ja leveys .}}}}}}}}}}}}



Z-akseli

Z-akseli on vastuussa leikkaustyökalun pystysuuntaisesta liikkeestä. Leikkauksen syvyyden hallinta työkappaleeseen . Tämä akseli on välttämätöntä kolmiulotteisten muotojen ja monimutkaisten kuvioiden luomiseksi lisäämällä syvyyttä koneistusprosessiin .}}}}}}}}


A-akseli (kierto)

A-akseli esittelee kiertoliikkeen X-akselin ympäri, jotta koneella on sylinterimäiset tai kiertokoneiden tehtävät . Se on ihanteellinen operaatioille, kuten sorvien kytkeminen tai muotoiltujen pintojen luominen . .



B-akseli (kierto)

Samoin kuin A-akseli, B-akseli tarjoaa kiertoliikkeen y-akselin . ympärillä. Tämä antaa koneen kallistaa työkappaletta tai leikkaustyökalua, helpottaa monipuolista koneistamista ja monimutkaisten muotojen tuotantoa, jotka vaativat kulmaleikkauksia tai muotoja .}



Yhdessä nämä viisi akselia tarjoavat monipuolisuuden, jota tarvitaan laajan valikoiman osien valmistukseen, jolla on erittäin tarkkuus ja tehokkuus, mikä tekee 5- akselin CNC -koneista välttämättömiä teollisuudenaloilla, kuten auto-, ilmailu- ja elektroniikka .

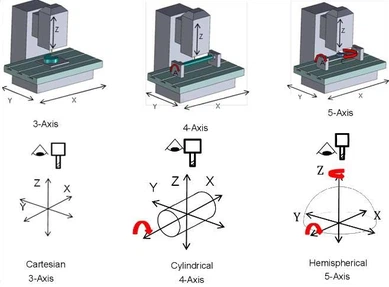

Ymmärrä eron 3- akselin, 4- akselin ja 5- akselin jauhamisen välillä

Kuinka 5- akselin kone toimii?



5- akselin CNC-koneen toiminta on harmoninen sekoitus tietokoneohjelmointia, motorista ohjausta ja työkalupatian luomista . sen sydämessä on tietokoneen numeerinen ohjausjärjestelmä, joka tulkitsee digitaalisia suunnittelutiedostoja, yleensä luotu CAD (3}}}}}}}}}}}}}}}}}


X-, y- ja z -akseli käsittelevät lineaarista liikettä, ohjaamalla leikkaustyökalua ennalta määritettyjä polkuja pitkin työkappaleen . A- ja B -akselin lisäämistä kiertoominaisuuksien avulla, jolloin työkalu tai työkappale voi liikkua useisiin suuntiin . yhdistämällä lineaarinen ja pyörimisliikkeet, 5- akselin cnc -koneet voivat Vaikeasti tavoitettavat alueet ja monimutkaisten toimintojen suorittaminen helposti .



Tarkat työkalupakojen generointi on avain 5- akselin CNC-koneen . Advanced CAM (tietokoneavusteisen valmistus) -ohjelmiston {5- akselin CNC-koneen . adiste-akselien) avulla, kun otetaan huomioon tekijät, kuten työkalu geometria, leikkausnopeudet ja materiaalin poistot . tämä optimointi saavuttaa tehokkaat machiemat Tulokset .



Koneistusprosessin aikana CNC-ohjain koordinoi kunkin akselin liikkeen säätämällä työkalun sijaintia ja suuntausta reaaliajassa noudattamaan ohjelmoituja työkalureittejä tarkasti . korkean tarkkuuden servo- tai askelmoottoreita ohjaavat akselia, kun kooderit tarjoavat palautetta tarkkuuden ylläpitämiseksi .}}}}}



5- akselin koneistusetuudet



Kun tutkitaan, mikä 5- akselin CNC-kone on, on välttämätöntä ymmärtää, mitä se tarjoaa . 5- akselin CNC-koneistus, mikä tarjoaa halutun tekniikan useiden teollisuudenalojen .} . {nämä edut johtuvat koneiden kyvystä parantaa ja parannetulla tarkistuksella ja tehokkuudella. Mahdollisuudet .


Vähennä asennusaikaa

Yksi 5-} akselin CNC -koneistuksen tärkeimmistä eduista on sen kyky virtaviivaistaa tuotantoa vähentämällä asennusaikoja . Perinteinen koneistus vaatii usein useita asennuksia ja työkappaleen manuaalista uudelleensijoittamista eri kulmien käyttämiseksi, mikä johtaa5-} akselien cnc -koneisiin,5-}}}}}}}}}} akselien koneisiin,5-} akseliensa CNC CNC CNC -tapahtumiin,5-}} akseliensa CNC -akselien cnc -akselien kanssa,5-} akseliensa cnc -akselien cnc -akselien {3} akseliensa koneiden koneiden kanssa, {3) Yhdessä asennuksessa heidän monisuuntaisten ominaisuuksiensa ansiosta . ansiosta



Monimutkainen geometrian koneistus

5- akseli CNC -koneistus on erittäin tuottanut erittäin monimutkaisia ​​geometrioita, jotka ovat haastavia tai mahdotonta saavuttaa tavanomaisilla menetelmillä . kyky lähestyä työkappalaa mistä tahansa kulmasta, mukaan lukien alitietokanta- ja muotoilupinnat, avataan uudet suunnittelumahdollisuudet ja mahdollistaa tarkkuuskomponenttien valmistuksen tiiviillä toleransseilla .}}}}



Paranna pinnan viimeistelyä

Toinen merkittävä hyöty on 5- akselin CNC-koneistuksen . avulla saavutettu ylivoimainen pintapinta ja osan laatu minimoimalla asetusten ja kalusteiden lukumäärän, nämä koneet ylläpitävät johdonmukaisuutta ja tarkkuutta koko prosessin ajan, mikä johtaa siihen, että summaiset pinnat ja korkeamman laadun osat . edistyneen nokka-ohjelmiston ja työkalujen demokration ja työkalujen defllingin riskin. chatter .



Monipuolisuus ja joustavuus

5- akselin CNC -koneistus tarjoaa paremman joustavuuden verrattuna perinteisiin menetelmiin . kykyä krota työkappaleen useita puolia yhdessä asennuksessa, valmistajat voivat nopeasti sopeutua suunnitteluun tai mukautettuihin vaatimuksiin ilman laaja -alaista uudelleenkehitystä tai uudelleenohjelmointia .} Tämä ketteryyttä on invensoimattomana teollisuuden kanssa, joka on nopeaa.


Paljonko se maksaa?




The cost of a 5-axis CNC machine can vary significantly based on several factors, including brand, size, configuration, level of automation, and additional features. Generally, a basic 5-axis CNC machine with standard specifications and a moderate work envelope starts at around $100,000 to $200,000. More advanced, Suorituskykyiset mallit voivat maksaa selvästi yli 500 dollaria, 000, ja jotkut erikoistuneet koneet saattavat jopa saavuttaa useita miljoonia dollareita .



Useat komponentit edistävät kokonaiskustannuksia . Koneen kehys ja rakenne, joka on tyypillisesti valuraudasta tai teräksestä valmistettu, edustavat merkittävää osaa kustannuksista . tarkkuuskomponentit, kuten lineaariset opas, palloruuvit ja servomoottorit ovat välttämättömiä tarkkuuden kannalta ja lisäävät kustannuksia . säätöjärjestelmän ja ohjelmiston monimutkaisuus. Algoritmit, reaaliaikainen palaute ja käyttäjäystävälliset rajapinnat, jotka komentavat palkkiota . valinnaisia ​​lisävarusteita ja päivityksiä, kuten työkalunvaihtimia, koetusjärjestelmiä, jäähdytysnestejärjestelmiä ja automaatioratkaisuja, voivat lisätä hintaa . .}}}}}}



Vaikka alkuinvestointi 5- akselin CNC-koneeseen on huomattava, pitkäaikaiset edut, mukaan lukien lisääntynyt tuottavuus, monipuolisuus ja tarkkuus, voivat tarjota vahvan sijoitetun pääoman tuotto valmistusyrityksille, joiden tarkoituksena on pysyä kilpailukykyisenä nykypäivän markkinoilla .}}}}}}}}}}}



5- akseli CNC -koneValmistaja



Virallinen verkkosivusto:https: // www . xslightings . com/

Shaoxing Xinshan Technology CO ., Ltd . on vahva yritys työpöytäratkaisujen alalla {. sen jälkeen kun sen perustaminen vuonna 2009 on suorittanut muutoksen keskittymisen elektronisiin komponentteihin, ja se on kerännyt runsaasti teknisiä kokemuksia .} -yrityksiin, ja myyntiä ja myyntiä.} Maat ja alueet ympäri maailmaa, 48 sivukonttoria ja tytäryhtiötä, ja voivat tarjota nopeaa vastausta ja paikallista tukea globaaleille asiakkaille, mikä heijastaa sen vahvoja markkinoiden kattavuutta ja palveluominaisuuksia . asiakaskeskeisen palvelukonseptinsa kanssa, se on voittanut monien asiakkaiden luottamuksen, mikä on vankka perusta jalansijalle .}}}}}}}}}}}


Yrityksen työpöytä 5- akselituotteet ovat erittäin edullisia .5- akseli CNC -koneHyväksyy viiden akselin kytkentä, tarkkoja kokoonpanoja ja voi joustavasti lisätä tai vähentää tai korvata osia käyttäjän tarpeiden mukaan . Suuri räätälöintiaste vastaa eri asiakkaiden monipuolisia tarpeita . sen työpöytäsuunnittelu on kompakti ja siinä on pieni alue, joka on helppo sijoittaa ja käyttää erilaisia ​​väliajoja {3 suorituskyky,Työpöydän CNC Mill 5 -akseliSillä on suuri tarkkuus ja se on erityisen sopiva monimutkaisten osien valmistukseen tekniikan suunnittelussa ja tuotekehityksessä, ja se voi tarjota tehokkaita ja monipuolisia tarkkuuskoneiden koneistusratkaisuja . Lisäksi tuotteet ovat kilpailukykyisesti hinnoiteltuja ., kun taas korkealaatuiset ja korkean suorituskyvyn varmistavat, että heillä on erinomainen kustannustehokkuus, mikä saa korkean laadun ja korkean suorituskyvyn.



Aloita 5- akselin koneistus tänään!

Nyt kun sinulla on kattava käsitys siitä, mikä 5- akselin CNC-kone on, kuinka sen viiden akselin toiminto ja sen tarjoamat lukuisat edut, on aika ottaa seuraava vaihe . parantaa koneistusprosessejasi huippuluokan tekniikan avulla5- akselin koneistus. yhteyshenkilöXinshanTänään pyytää tarjousta korkean nopeuden 5- akselin CNC-jyrsintäkoneista . Asiantuntijatiimimme on valmis auttamaan sinua löytämään täydellisen ratkaisun lisäämään tuottavuuttasi ja kilpailukykyäsi .} Älä missaa loputtomia mahdollisuuksia, että 5- akseli CNC Machining Can Conction -yrityksesi .}}}}}}}}
